Montaż elektrozaczepu w furtce krok po kroku

Redakcja moje furtki Aktualizacja: 3 sierpnia 2026 r.

Stoisz przed furtką, kluczyk w dłoni, a w głowie jeden konkretny plan: elektrozaczep ma działać bezawaryjnie przez lata, reagować na domofon za pierwszym razem i nie zamarzać w styczniowy poranek. Większość poradników sprowadza temat do „przykręć, podłącz i gotowe", pomijając to, co naprawdę decyduje o powodzeniu: dobór kasety, polaryzację prądu, tolerancję 2-3 mm na języku zamka oraz odciążenie mechaniczne przy osadzaniu skrzydła. Poniżej rozkładam montaż elektrozaczepu furtki na czynniki, które faktycznie mają znaczenie - tak, żebyś po przeczytaniu wiedział więcej niż po obejrzeniu dziesięciu filmów.

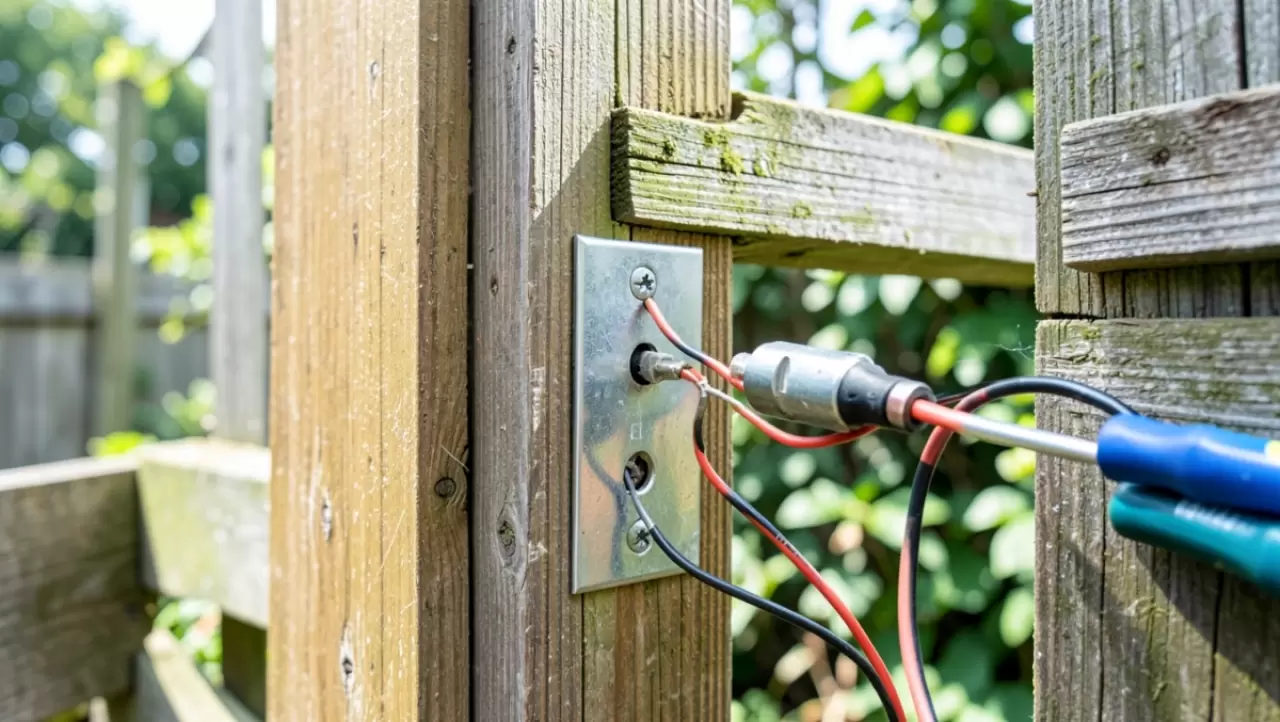

montaz elektrozaczepu furtki

Wybór kasety do elektrozaczepu i jej przygotowanie

Kaseta to metalowy korpus wpuszczany w słupek furtki, pełniący jednocześnie rolę prowadnicy i gniazda dla ruchomego języka. Bez niej elektrozaczep nie ma się czego trzymać, a sam zaczep zamontowany „na wierzchu" odkształca się po kilku sezonach pracy. Najczęściej spotkasz kasety stalowe, cynkowane ogniowo lub malowane proszkowo - grubość ścianki od 1,5 do 2,5 mm ma tu realne znaczenie, bo cieńsza blacha pod naciskiem domykanego skrzydła zacznie drgać i wibrować, co słyszysz jako nieprzyjemny brzęczenie przy każdym podmuchu wiatru.

Drugą osią decyzji jest kształt: kasety symetryczne montujesz zarówno do profili 40×40, jak i 60×60 mm, a asymetryczne (z jednym dłuższym ramieniem) pozwalają dosunąć elektrozaczep bliżej krawędzi słupka w sytuacji, gdy szerokość wewnętrzna profilu jest ograniczona. Przy furtce z profila 40 mm bezpieczniej sięgnąć po wariant symetryczny z krótszym ogonem, bo dłuższe ramię po prostu nie zmieści się w świetle rury.

Przed przystąpieniem do wiercenia zmierz rozstaw śrub nośnych elektrozaczepu - standard to 52 mm, choć w zaczepach wąskich (seria XS) wynosi on 42 mm, a w szerokich (seria XL) dochodzi do 70 mm. Rozstaw kasety musisz dobrać do rozstawu konkretnego modelu, inaczej przykręcisz ją, a zaczep i tak odstawi od niej na kilka milimetrów - wystarczy, żeby język zaczepu klinował się o krawędź otworu zamiast wchodzić w gniazdo.

Wiercenie otworów montażowych najlepiej wykonać wiertłem 4,2 mm pod wkręty samogwintujące M5, prowadząc je prostopadle do powierzchni bocznej słupka. Kąt 5° na pozór niewiele zmienia, ale powoduje późniejsze skrzywienie osi języka, a w konsekwencji nierównomierne ścieranie jego krawędzi po 3-4 tysiącach cykli otwarcia. Warto też rozwiercić dodatkowy otwór Ø10 mm na przepust kablowy, najlepiej w dolnej części kasety - dzięki temu woda skroplinowa nie będzie spływać grawitacyjnie po przewodzie do wnętrza zaczepu.

Zanim przykręcisz kasetę na stałe, sprawdź luz montażowy wkładając w nią sam zaczep bez podłączania przewodów. Prawidłowy luz pionowy to 0,5-1 mm między górną krawędzią zaczepu a gniazdem; luz poprzeczny nie powinien przekraczać 2 mm, bo przy większym język będzie się przesuwał w osi poprzecznej i po roku straci sprężynowanie.

Jeśli słupek furtki wypełniony jest betonem lub zaprawą, nie kończ montażu na samych wkrętach samogwintujących - użyj kotew rozporowych M5×30 mm. Beton w słupku poddaje się cyklicznym obciążeniom od zamykanego skrzydła, więc zwykłe blachowkręty po 2-3 latach zaczynają się obracać w gniazdach i kaseta zaczepie „chodzić" wraz z całym zaczepem.

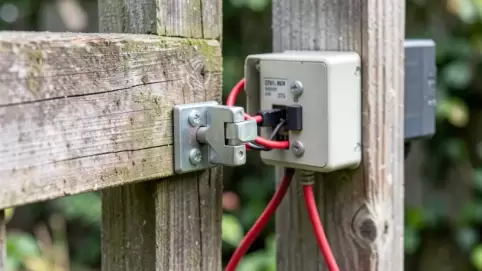

Podłączenie zasilania i integracja z domofonem

Elektrozaczep furtki działa najczęściej na napięciu 12 V DC, choć spotykane są też wersje 24 V DC oraz - rzadziej - 12 V AC. Wybór polaryzacji nie jest kwestią gustu: zaczepy prądu stałego (DC) pracują ciszej, a ich wewnętrzna cewka nie generuje tętnień sieciowych, które potrafią indukować się w kablu domofonowym i powodować charczący dźwięk w słuchawce unifonu. Jeśli domofon zasilasz z zasilacza impulsowego 12 V/2 A, podłącz zaczep do tego samego obwodu - pamiętaj jednak, że pobór prądu pojedynczego zaczepu sięga 400-600 mA, więc przy dwóch furtkach warto dobrać zasilacz 12 V/3 A.

Kabel łączący domofon z elektrozaczepem powinien mieć przekrój żyły minimum 0,5 mm² dla odcinków do 10 m i 0,75 mm² dla odcinków 10-25 m. Przy większych odległościach straty napięcia na rezystancji żyły stają się odczuwalne: na 30 m kabla 0,5 mm² przy poborze 500 mA spadek napięcia sięga 1,5 V, co w praktyce oznacza zasilanie zaczepu napięciem 10,5 V - zbyt niskim, by utrzymać kotwicę przy pierwszym mocniejszym szarpnięciu furtki.

Kluczowy, a często pomijany detal to dioda prostownicza (1N4007) równoległa do cewki zaczepu, montowana bezpośrednio przy jego zaciskach. Gdy cewka zaczepu traci zasilanie, pole magnetyczne w niej zanika, a energia zgromadzona w indukcji zamienia się w impuls napięcia o biegunowości odwrotnej - bez diody ten impuls wędruje do sterownika domofonu i z czasem wypala jego przekaźnik. Dioda w kierunku zaporowym „krótko zwiera" ten impuls, pochłaniając jego energię w postaci ciepła, a tranzystor sterujący zostaje nienaruszony.

Schemat podłączenia w najprostszej wersji wygląda następująco: zacisk „+" zasilacza trafia na wejście przekaźnika domofonu, wyjście przekaźnika na „+" zaczepu, a „-" zaczepu łączysz z masą zasilacza. Sterowanie masą (negative trigger) jest bezpieczniejsze przy długich odcinkach kabla, bo mniejszy spadek napięcia na przewodzie wspólnym niż na linii sygnałowej - i to ten wariant stosuje się w większości wideodomofonów.

W bardziej rozbudowanych instalacjach między domofonem a zaczepem pojawia się przekaźnik buforowy 12 V montowany w puszce przy słupku furtki. Jego zadaniem jest odseparowanie galwaniczne obwodu domofonu od obwodu zaczepu - dzięki temu zwarcie w kable lub uszkodzenie cewki zaczepu nie wciąga w awarię całej elektroniki unifonu, a jedynie przepala bezpiecznik w puszcze. Taki przekaźnik kosztuje kilkanaście złotych, a oszczędza naprawdę drogie moduły wideodomofonu, w których płyta główna potrafi kosztować kilkaset złotych.

Nigdy nie zasilaj elektrozaczepu napięciem sieciowym 230 V - nawet jeśli „działa" przez kilka cykli. Cewka zaczepu ma izolację klasy B zaprojektowaną na 24 V, a przy 230 V następuje przebicie międzyzwojowe w ciągu kilkunastu sekund. Pożar instalacji przy furtce to scenariusz, którego nie chcesz testować.

Najczęstsze błędy przy montażu elektrozaczepu

Pierwszy i najczęstszy błąd polega na mocowaniu zaczepu do słupka furtki zamiast do słupka, w którym osadzony jest język zamka. Skrzydło furtki pod wpływem wiatru, ciężaru własnego i temperatury zmienia pozycję o 3-5 mm, a sztywno zamocowany zaczep nie podąża za tym ruchem. Efekt? Po miesiącu eksploatacji język zaczyna klinować się o krawędź otworu w kasecie, a właściciel słyszy odgłos „szczęki" przy każdym otwarciu i obawia się, że wrota się zablokują.

Drugi, równie popularny błąd, to brak luzu roboczego między zaczepem a słupkiem skrzydła - zaczep dosunięty na styk do futryny nie ma możliwości centrowania się pod wpływem lekkich odkształceń furtki. Prawidłowy luz osiowy to 1-1,5 mm: przy mniejszym zaczep nie zdąży dopasować się do pozycji języka, przy większym energia uderzenia języka o gniazdo rośnie i po kilku tysiącach cykli dochodzi do wyłamania sprężyny powrotnej.

Trzeci problem pojawia się, gdy instalator prowadzi kabel domofonowy bezpośrednio w peszelu razem z kablem elektrozaczepu. Impuls sterujący w kablu zaczepu generuje zakłócenia elektromagnetyczne o częstotliwości sięgającej 1 MHz, a domofon audio potrafi odebrać je jako charakterystyczny szum w słuchawce. Rozwiązaniem jest prowadzenie obu kabli w oddzielnych peszlach lub użycie kabla ekranowanego (LiYCY) dla obwodu zaczepu - ekran uziemiony po stronie zasilacza tłumi te zakłócenia skutecznie.

Czwarta pułapka to montaż zaczepu bez konsultacji z producentem furtki w kontekście kierunku otwierania. Zaczepy symetryczne działają na oba kierunki, ale modele asymetryczne (z odsadzoną kotwicą) są projektowane pod konkretną stronę otwarcia - zamontowane odwrotnie blokują język zamka w pozycji zamkniętej i nie reagują na sygnał domofonu. Przed przykręceniem warto obrócić zaczep w dłoni i sprawdzić, czy kotwica po zwolnieniu sprężyny cofa się w stronę środka kasety, a nie na zewnątrz.

Piąty błąd ma charakter sezonowy: brak zabezpieczenia zaczepu przed wilgocią i lodem w polskim klimacie. Woda dostająca się do wnętrza zaczepu zamarza przy temperaturze -5°C i potrafi zablokować kotwicę na kilka godzin, a przy wielokrotnym zamarzaniu i rozmarzaniu rozsadza plastikową obudowę cewki. Prosty kaptur ochronny z PVC lub kawałek uszczelki silikonowej nałożony na górną krawędź zaczepu zmniejsza ilość wody wnikającej do wnętrza o około 80% - wystarczająco, by w naszej strefie klimatycznej uniknąć 90% usterek zimowych.

Szósty błąd dotyczy zasilania awaryjnego: instalator podłącza zaczep bezpośrednio do zasilacza buforowego akumulatorem, zapominając o rezystancji ograniczającej prąd ładowania. Akumulator 12 V/7 Ah podłączony równolegle do zaczepu pobiera przy zadziałaniu impuls prądu sięgający 8-10 A - to wartość, która po kilku miesiącach powoduje zasiarczenie płyt akumulatora i spadek pojemności o połowę. Bezpieczniej zastosować diodę separacyjną Schottky'ego (np. 1N5822) między akumulatorem a obwodem zaczepu - dzięki niej akumulator zasila jedynie elektronikę domofonu w trybie czuwania, a impuls zaczepu pobierany jest bezpośrednio z zasilacza sieciowego.

Na koniec, siódmy błąd - najprostszy do uniknięcia, a zarazem najczęściej popełniany: brak testu końcowego po pełnym montażu. Prawidłowy test powinien obejmować co najmniej 10 cykli zamykania i otwierania pod obciążeniem (dociskając delikatnie skrzydło do futryny siłą 3-5 kg), sprawdzenie czasu reakcji zaczepu na sygnał domofonu (nie powinien przekraczać 0,3 s) oraz pomiar napięcia na cewce zaczepu pod obciążeniem (powinno wynosić 11,5-12,5 V). Dopiero tak przeprowadzona weryfikacja daje pewność, że montaż elektrozaczepu furtki zakończył się powodzeniem.

Najważniejsze normy techniczne odnoszące się do tego zakresu: PN-EN 14846 (określa wymagania dla elektrozaczepów i rygli), PN-EN 60529 (stopień ochrony IP), PN-EN 50133 (systemy alarmowe i domofonowe). Dodatkowe wytyczne producentów zaczepów zawierają katalogi techniczne publikowane przez producentów komponentów zabezpieczeń - warto je pobrać przed montażem i porównać z kartą katalogową wybranego modelu.

Źródła danych i norm: PN-EN 14846:2010 - okucia budowlane - zamknięcia zamykane elektromechanicznie; PN-EN 60529:2003 - stopnie ochrony zapewniane przez obudowy (kod IP); PN-EN 50133-1:2004 - systemy alarmowe - systemy kontroli dostępu; katalogi techniczne producentów elektrozaczepów (parametry prądowe i mechaniczne). Dodatkowe informacje o zabezpieczeniach instalacji niskonapięciowych: Polska Norma PN-HD 60364 instalacje elektryczne niskiego napięcia.
